Описание НІК 2301 АП1
Счетчик электрический трехфазный Ник 2301 АП1 (англ.: NIK 2301 AP2; укр.: НІК 2301 АП2). Трехфазный электросчетчик прямого включения, Iном (Iмакс)= 5(100) А, U=3*220/380В. Характеристики, цены.
 |
|

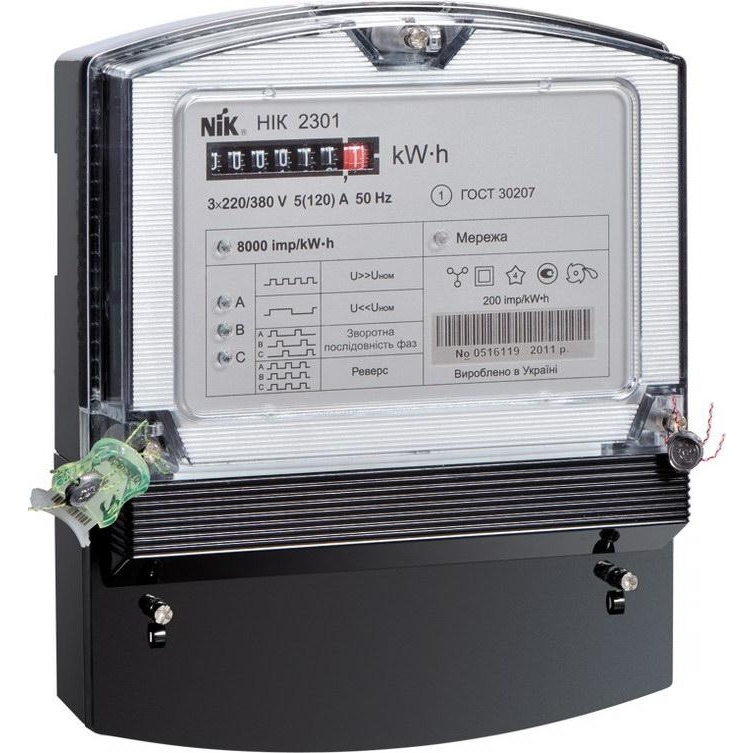

Счетчик электрический Ник 2301 АП1 предназначен для измерения активной электрической энергии в трехфазных сетях переменного тока. |
| Характеристики электросчетчика Ник 2301 АП1 : |
| Технические особенности счетчика электроэнергии Ник 2301 АП1 : |
- Защита от хищений энергии (индикация неправильных подключений, обратного направления тока, заниженных и завышенных фазных напряжений);
- Усовершенствованная колодка зажимов, обеспечивающая надежность крепления проводов;
- Повышенная степень защиты от воздействий постоянных и переменных магнитных полей;
- Возможность применения в АСКУЭ;
- Технологический запас по классу точности составляет не менее 50%;
- Малое собственное энергопотребление;
- Расширенный диапазон температур (от -40 до +55°С);
- Современный дизайн корпуса;
- Удобство монтажа (присоединительные размеры и компоновка зажимной платы обеспечиваютустановку при замене индукционных счетчиков без доработки подключаемых кабельных линий);
- Конструкция корпусов, соответствующая международным стандартам (в том числе для установкисчетчика на рейку ТН-35).
|
| Документация на счетчики электроэнергии Ник2301АП1 : |
| Основные технические характеристики электросчетчиков Ник2301 АП1 : |
| Наименование параметров |
Значения |
| Класс точности |
1.0 |
| U, В |
3*220/380 |
| Допустимое отклонение напряжения сети |
от -20% до +15% |
| Iном, А |
5 |
| Iмакс, А |
100 |
| Частота сети, Гц |
50 |
| Чувствительность от Iн |
0.4% |
| Полная мощность потребляемая, цепью напряжения счетчика не превышает |
8 В·А |
| Полная мощность потребляемая, цепью тока счетчика не превышает |
0.05 В·А |
| Устройство отображения |
ОУ |
| Передаточное число, имп/кВтчас |
8000 |
| Диапазон рабочих температур, оС |
-40...+55 |
| Габаритные размеры, мм |
213/173/83 |
| Масса, не более, кг |
2.3 |
| Межповерочный интервал, лет |
16 |
| Гарантия изготовителя, лет |
3 |
| Срок службы, лет |
30 |
| Габаритный чертеж счетчика электроэнергии Ник 2301 АП1 : |
